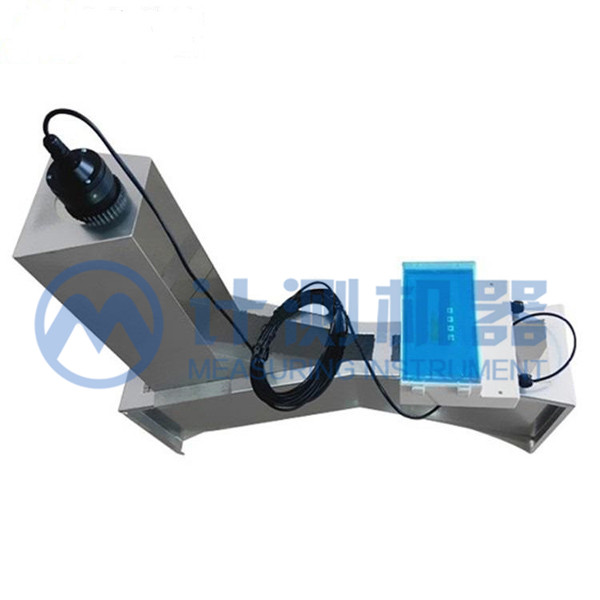

JCM-1超聲波明渠流量計

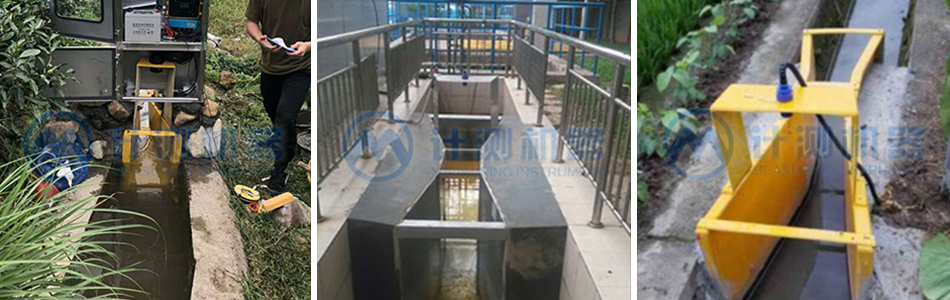

適用

Apply

●渠道●農業灌溉
●企業排污●水利設施
●節能減排

聯系我們

全國熱線

13079847410(微信同號)

產品簡介Introduction

產品特點

Characteristic

可測量非滿管（圓管、蛋形管或其它異形管）流量
可測量渠道（圓形渠、矩形渠或其它異形渠）流量
可測量天然的河、溪流量
可測量污水排放渠道或管道（下水道）流量
可測量正向和反向流速和流量
可提供瞬時流量值和累計流量值
輸出信號：RS-485、Modbus、4-20Ma電流信號和多路開關量
傳感器可在惡劣的現場和污水水質下長期工作
可選配短信或GPRS無線模塊實現遠程遙測
傳感器外殼為聚碳酸酯，防護等級IP68
內置自動溫度補償
盲區可調節，屏蔽探頭附近干擾信號

產品介紹

Introduction

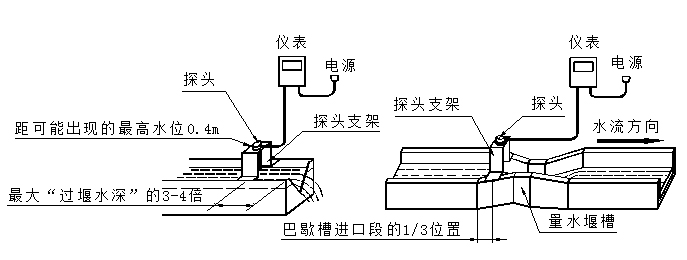

JCM-1 超聲波明渠流量計測量系統的組成方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。超聲波明渠流量計除圓形外，還有U字形、梯形、矩形等多種形狀。

在許多非滿水、大流量（或小流量），自然流動的自由水面狀態下測量流體的流量，謂之明渠流量檢測。由于明渠流量較大或較小，流體中往往會有一定的腐蝕性或夾帶一些雜質，使用一般的管道流量計檢測流量是很困難的。例如工業企業排水、醫院廢水、農業灌溉用水、城市地下水道排水等領域中，明渠流量檢測尤其是超聲波非接觸式明渠流量儀為理想型的流量檢測儀器。

技術參數

Technical Parameter

流量范圍	10升/秒～10米³/秒（由配用的量水堰槽的種類、規格確定）
累計流量	8位十進制數，累滿后自動回零
流量精度	5％（配用量水堰槽1～3％的不確定，再附加上1～2％的儀表誤差）
測距范圍	0.4～2米（從探頭底部起0.4米內是盲區，0.4～2米內為測距范圍）
測距精度	±3mm （在1米量程內標定的結果）
液位分辯	1毫米
工作環境溫度	-20～55℃
儀表防護等級	儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
供電電源	交流供電：220V±10％ 6W （使用儀表自伴熱時為26W）直流供電：12V±2V 160mA (直流供電時，儀表沒有4～20mA輸出和繼電器動作) 交流供電、直流供電同時存在，儀表使用交流；交流掉電，自動接通直流。
儀表計時誤差	< 5分鐘/每月
儀表數據存儲量	每月、每天、每小時的記錄：僅記錄流量＞2年，附加其它儀表4路＞4個月每分鐘的記錄：僅記錄流量＞8小時，附加其它儀表4路＞4小時
模擬輸出	4~20毫安
通訊方式	RS485
